导电斑马纸简介
热压互连薄膜电路是一种可以任意弯折，性能稳定，使用简便的新型传导材料，是连接PCB与LCD的最佳途径，其独特的导电性，柔软性使其连接更为方便快速可靠，广泛用于计算机、收录机、游戏机、电话机、复读机、CD机、数码相机仪器仪表、电子钟，汽车音响等。
热压导电斑马纸的导电原理是：使用耐高温聚脂薄膜PET为基材，以导电碳浆，银浆或银碳混合物为导电线路，按所需型号印制，再涂覆具有热熔性的各向异性导电胶，热压在 PCB 与 LCD 液晶显示器的电极位置。

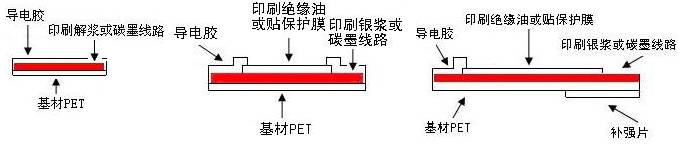

导电斑马纸的结构：
构造：
| 基膜 |
聚脂纤维PET |
| 导电线 |
热固性树脂碳或银油墨 |
| 粘合剂 |
热固性各向异性导电胶 |
| 绝缘层 |
印刷热塑性合成橡胶或覆保护膜 |
尺寸和公差：
| 项目 |
单位 |
标准 |
|
尺寸： 长Х高 |
mm |
100 x 210 |
|
尺寸公差 |
长 |
mm |
±0.25 |
|
高 |
±0.25 (10 H120), ±0.5 (120<H200), ±1.0 (200<H) |
|
导体宽度 (Tc) |
mm |
0.25 |
|
间距公差 |
mm |
±0.05 (P<1.0)±0.10 (P 1.0) |
|
累计间距 (TP) |
mm |
±0.1 (TP100) |
|
基膜厚度(T) |
µm |
25 |
|
间距 (P) |
mm |
0.25 |
|
覆膜厚度(option) |
µm |
12 or 25 |
热压导电斑马纸的热压方式
| 热压压力 |
30～50KG/CM |
 |
| 热压时间 |
5±2秒 |
| 热压温度 |
150±20℃ |
| 热压硅橡胶皮硬度 |
70～80° |
| 热压硅橡胶皮厚度 |
0.25～0.5MM |
热压导电斑马纸的测试条件：
温度、湿度测试范围 |
测试项目 |
建议测试的条件 |
| 高温放置 |
80℃±2℃放置1000小时 |
| 低温放置 |
-30℃±3℃放置1000小时 |
| 高温高湿放置 |
60℃±2℃、90%湿度±5%
放置1000小时 |
| 高湿情况下的冷热循环 |
在90%湿度±5%下，60℃±2℃、放置12小时,然后取出放常温放置5分钟后，放入-30℃±3℃放置12小时，做10个循环 |
| 高低温热冲击 |
在恒温箱80 ℃±2 中放置30分钟,取出后在常温下恢复5分钟，再放入-30℃±3℃恒温箱中，放置30分钟，做10个循环。 |
| 应用电压及测试用样品材料 |
高频电压耐久性 |
50V，400KHz，一分钟 |
| 热压材料 |
铜头、0.30MM硅胶皮 |
| 测试样品间距 |
1.0MM |
热压条件：
采用的温度/时间/压力 |
150℃/5秒/35KG/CM2 |
HSC 的測試條件
l 可靠性：
l 高温: 80°C x 1000Hrs
l 低温: -30°C x 1000Hrs
l 高温高湿: 60°C oo 95%R-H. x 500Hrs
l 高低温冲击: -30°C x 1 Hr <--> 80°C x 1 Hr . 250cycles
l 导通电阻：用数字万用表测碳线或银线电阻。
l 粘结强度： 25°C 、 130 mm/min 时90度剥离强度。
l 线间绝缘电阻 ：
在250VDC条件下测量相近两线间电阻。
测试方法：
l 导通电阻：一条导线两端测试
l 两线间绝缘电阻：在两线间加250V。DC测试
l 粘接强度：在130mm/min速度下脱落。
采用的测量设备：
* 万用数字表
** 高阻计
项目 |
描述 |
碳桨 |
银桨 |
|
导通电阻 |
常温 |
70ohm/□ |
0.5ohm/□ |
|
一定温度、湿度 |
90ohm/□ |
0.8ohm/□ |
|
线间绝缘电阻 |
常态
一定温度、湿度 |
大于100MΩ |
大于100MΩ |
|
粘接强度 |
常温
X方向
Y方向 |
大于500g
大于200g |
大于500g
大于200g |
|
一定温度、湿度
X-direction,
Y-direction, |
大于400g
大于180g |
大于400g
大于180g |
|
显示 |
常温 |
无异常 |
|
|
一定温度、湿度 |
同上 |
|
|
高频可靠性 |
导通电阻 |
70ohm/□ |
0.08ohm/□ |
|
绝缘电阻（在碳线与线之间） |
大于100MΩ |
大于100MΩ |
|
显示 |
无异常 |
| |
